Hej tam! Jako dostawca łożysk gumowych o wysokim tłumieniu widziałem na własne oczy, jak ważne jest zapewnienie najlepszego działania tych łożysk. Na tym blogu podzielę się kilkoma praktycznymi sposobami testowania wydajności łożysk gumowych o wysokim tłumieniu.
Dlaczego testowanie to wielka sprawa
Zanim zagłębimy się w metody testowania, porozmawiajmy o tym, dlaczego testowanie łożysk gumowych o wysokim tłumieniu jest tak ważne. Łożyska te są stosowane w szerokim zakresie zastosowań, od budynków po mosty, w celu ochrony konstrukcji przed działaniami sejsmicznymi i wibracjami. Jeśli nie będą działać zgodnie z oczekiwaniami, może to prowadzić do poważnych problemów, takich jak uszkodzenie konstrukcji, a nawet zagrożenie życia ludzi. Zatem prawidłowe testowanie to nie tylko formalność; jest to warunek bezpieczeństwa i niezawodności.
Kontrola wizualna: pierwszy krok
Pierwszym i najprostszym sposobem rozpoczęcia testów jest oględziny wizualne. Może to brzmieć banalnie, ale może wiele ujawnić. Kiedy otrzymasz partię łożysk gumowych o wysokim tłumieniu, przyjrzyj się im dobrze. Sprawdź, czy na gumowej powierzchni nie występują widoczne oznaki uszkodzeń, takie jak pęknięcia, nacięcia lub deformacje. Przyjrzyj się także połączeniu gumy ze stalowymi płytkami (jeśli jest to łożysko laminowane). Słabe wiązanie może prowadzić do separacji podczas użytkowania, co jest dużym nie-nie.
Kontrole wymiarowe
Następnie bardzo ważne są kontrole wymiarowe. Łożyska gumowe o wysokim tłumieniu muszą mieć dokładne wymiary, aby prawidłowo pasować do konstrukcji, do których są przeznaczone. Zmierz średnicę, grubość i inne istotne wymiary za pomocą odpowiednich narzędzi pomiarowych, takich jak suwmiarka lub mikrometry. Porównaj zmierzone wartości ze specyfikacjami projektowymi. Nawet niewielkie odchylenie wymiarów może mieć wpływ na działanie łożyska.
Testowanie kompresji
Testy ściskania są jednym z najważniejszych testów łożysk gumowych o wysokim tłumieniu. Ten test pomaga nam zrozumieć, jak łożysko zachowuje się pod obciążeniem pionowym. Do przeprowadzenia testu ściskania potrzebna jest maszyna wytrzymałościowa, która może przyłożyć kontrolowane obciążenie pionowe do łożyska.
Najpierw umieść łożysko na platformie maszyny wytrzymałościowej. Upewnij się, że jest prawidłowo wyśrodkowany. Następnie zacznij stopniowo obciążać. W miarę wzrostu obciążenia należy zmierzyć odkształcenie łożyska. Zależność między obciążeniem a odkształceniem dostarcza nam ważnych informacji, takich jak sztywność łożyska na ściskanie.
Kluczowym parametrem jest sztywność na ściskanie. Mówi nam, jak bardzo łożysko ulegnie ściskaniu pod danym obciążeniem. Łożysko o odpowiedniej sztywności na ściskanie jest niezbędne do równomiernego rozłożenia obciążenia w konstrukcji. Jeśli sztywność jest zbyt duża, łożysko może nie być w stanie odkształcić się na tyle, aby pochłonąć energię podczas trzęsienia ziemi lub wibracji. Z drugiej strony, jeśli jest zbyt niska, konstrukcja może doświadczać nadmiernych ruchów.
Badanie ścinania
Badanie ścinania jest kolejnym ważnym testem. Symuluje siły poziome, na które działają łożyska gumowe o wysokim tłumieniu podczas trzęsienia ziemi lub innych dynamicznych zdarzeń. Podczas próby ścinania na łożysko wywierane jest pozioma siła, gdy znajduje się ono pod pionowym obciążeniem wstępnym.
Istnieją różne typy konfiguracji testów ścinania. Jedną z powszechnych metod jest próba podwójnego ścinania. W tej konfiguracji łożysko jest umieszczone pomiędzy dwiema stalowymi płytami, a na górną płytę przykładana jest pozioma siła, podczas gdy dolna płyta jest utrzymywana nieruchomo. Mierzona jest wielkość przemieszczenia ścinającego i odpowiadająca mu siła ścinająca.
Moduł sprężystości jest ważnym wynikiem próby ścinania. Reprezentuje odporność łożyska na odkształcenie ścinające. Łożysko gumowe o wysokim tłumieniu powinno mieć odpowiedni moduł ścinania, aby skutecznie rozpraszać energię podczas zdarzeń sejsmicznych.
Badanie współczynnika tłumienia
Współczynnik tłumienia jest kluczowym wskaźnikiem wydajności łożysk gumowych o wysokim tłumieniu. Mierzy zdolność łożyska do rozpraszania energii. Aby przetestować współczynnik tłumienia, zwykle stosujemy dynamiczną metodę testowania.
Jednym ze sposobów pomiaru współczynnika tłumienia jest poddanie łożyska obciążeniu dynamicznemu, na przykład obciążeniu sinusoidalnemu, na stanowisku testowym. Reakcja łożyska, łącznie z przemieszczeniem i siłą, jest rejestrowana w czasie. Analizując energię rozproszoną w każdym cyklu obciążenia dynamicznego, możemy obliczyć współczynnik tłumienia.
Wyższy współczynnik tłumienia oznacza, że łożysko może rozproszyć więcej energii, co jest szczególnie ważne podczas trzęsienia ziemi. Pomaga zmniejszyć amplitudę drgań i chronić konstrukcję.
Testy temperatury i środowiska
Łożyska gumowe o wysokim tłumieniu są narażone na różne warunki środowiskowe w rzeczywistych zastosowaniach. Szczególnie temperatura może mieć znaczący wpływ na ich działanie. Guma jest wrażliwa na zmiany temperatury, a jej właściwości mechaniczne mogą zmieniać się wraz z temperaturą.
Aby przetestować działanie łożyska w różnych temperaturach, możemy wykorzystać komory środowiskowe. Umieść łożysko w komorze środowiskowej i ustaw różną temperaturę, zarówno wysoką, jak i niską. Następnie przeprowadź testy ściskania, ścinania i inne w tych różnych temperaturach. Pomoże nam to zrozumieć, jak właściwości łożyska zmieniają się pod wpływem temperatury.
Oprócz temperatury na działanie łożyska mogą również wpływać inne czynniki środowiskowe, takie jak wilgotność, narażenie na promieniowanie UV i narażenie na substancje chemiczne. Chociaż testowanie ich jest bardziej skomplikowane, należy je wziąć pod uwagę, szczególnie w przypadku łożysk stosowanych w trudnych warunkach.
Normy i przepisy dotyczące testowania
Podczas testowania łożysk gumowych o wysokim tłumieniu bardzo ważne jest przestrzeganie odpowiednich norm i przepisów. Różne kraje i regiony mają własne normy dotyczące łożysk konstrukcyjnych, które określają metody testowania, wymagania i kryteria akceptacji.
Na przykład w Stanach Zjednoczonych Amerykańskie Stowarzyszenie Urzędników ds. Autostrad i Transportu (AASHTO) opracowało normy dotyczące łożysk mostowych, w tym łożysk gumowych o wysokim tłumieniu. Normy te zapewniają, że łożyska spełniają minimalne wymagania dotyczące bezpieczeństwa i wydajności do stosowania w infrastrukturze transportowej.
Gdzie znaleźć powiązane produkty

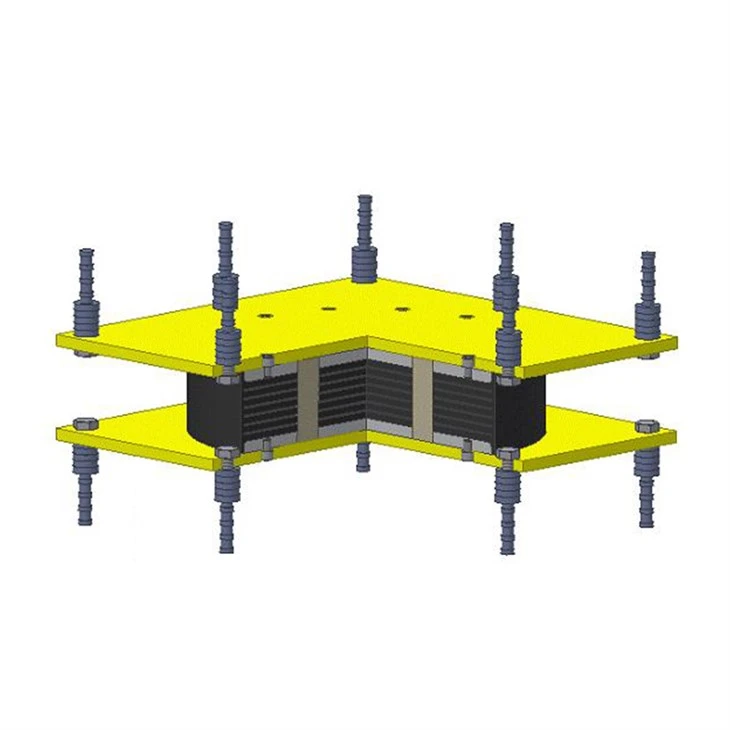

Jeśli interesują Cię inne rodzaje łożysk i produktów izolacyjnych, możesz sprawdzić te linki:Łożysko gumowe izolujące sejsmicznie,Izolacja podstawy łożyska gumowego ołowianego, ITłumiki drgań.
Porozmawiajmy o biznesie
Jeśli jesteś na rynku łożysk gumowych o wysokim tłumieniu lub masz pytania dotyczące testowania i wydajności, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie łożyska do Twojego projektu i upewnić się, że spełniają one Twoje wymagania. Niezależnie od tego, czy budujesz mały budynek mieszkalny, czy projekt infrastrukturalny na dużą skalę, mamy wiedzę, która Ci pomoże.
Referencje
- Amerykańskie Stowarzyszenie Urzędników ds. Autostrad i Transportu Stanowego (AASHTO). Standardowe specyfikacje dla mostów autostradowych.
- Międzynarodowa Organizacja Normalizacyjna (ISO). Normy dotyczące łożysk gumowych i elementów konstrukcyjnych.
